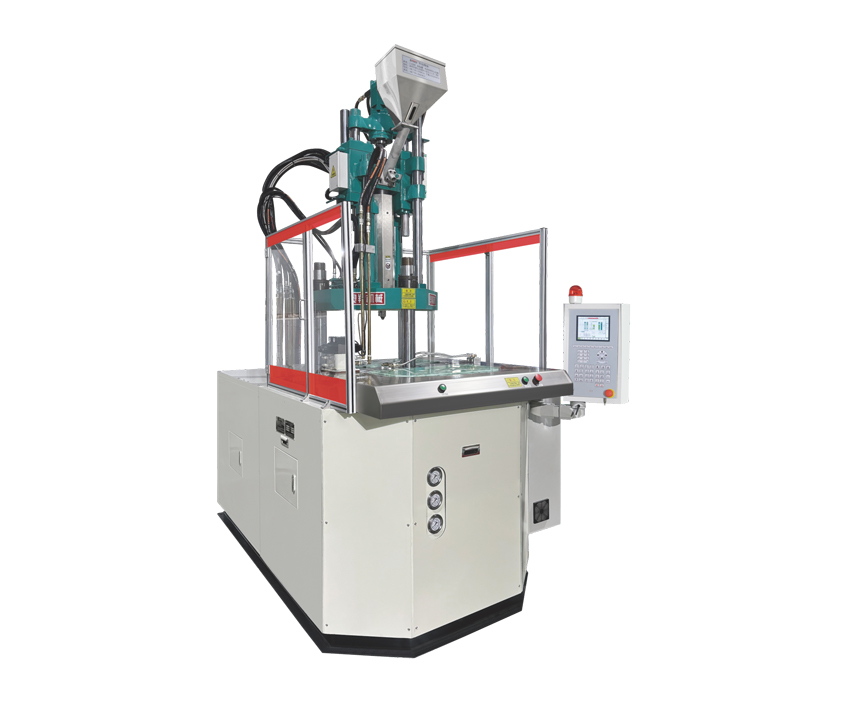

AT-R轉盤型
﹥鎖模力：30-250噸
﹥注射量：45-811克
﹥鎖模區域外擺放鑲嵌件，視線良好、操作空間大。
﹥標準轉盤分為2工位或3工位，有特殊要求可選擇4工位或更多工位。
﹥標配雙油路系統，合模同時進行頂出動作，減少成型周期。
﹥活動部位采用高品質自潤滑軸承潤滑，機臺保養更簡單。
﹥標配伺服動力系統，實際節能40%-70%。
| 項目Items | 單位Unit | AT-300R2 | AT-400R2 | AT-600R2 | AT-800R2 | AT-1200R2 | AT-1600R2 | AT-2000R2 | AT-2500R2 | |||||||||||||||||
| 射出系統(Injection Unit) | 螺桿直徑(Screw Diameter) | mm | ∮25 | ∮28 | ∮32 | ∮28 | ∮32 | ∮36 | ∮32 | ∮36 | ∮42 | ∮36 | ∮42 | ∮48 | ∮40 | ∮45 | ∮50 | ∮45 | ∮50 | ∮55 | ∮50 | ∮55 | ∮60 | ∮55 | ∮60 | ∮65 |
| 射出壓力(Maximum Injection Pressure) | kg/cm2 | 1814 | 1446 | 1107 | 2000 | 1531 | 1209 | 2050 | 1620 | 1190 | 2074 | 1523 | 1166 | 1990 | 1572 | 1274 | 1919 | 1554 | 1284 | 1951 | 1613 | 1355 | 2203 | 1851 | 1577 | |
| 理論射出容積(Theoretical Shot Volume) | cm3 | 49 | 61 | 80 | 73 | 96 | 122 | 112 | 142 | 194 | 162 | 221 | 289 | 251 | 318 | 392 | 349 | 431 | 522 | 471 | 570 | 678 | 618 | 735 | 862 | |
| 射出重量(PS)(Maximum Shot Weight(PS)) | g/oz | 45/1.6 | 56/2.0 | 74/2.6 | 68/2.4 | 89/3.1 | 112/3.9 | 103/3.6 | 131/4.6 | 179/6.3 | 150/5.3 | 203/7.1 | 266/9.4 | 231/8.1 | 292/10.3 | 360/12.7 | 321/11.3 | 396/13.9 | 480/16.9 | 442/15.6 | 536/18.7 | 637/22.4 | 580/20.4 | 691/24.3 | 811/28.5 | |
| 射出率(Injection Rate) | cm3/sec | 37 | 46 | 60 | 42 | 55 | 70 | 63 | 80 | 109 | 80 | 120 | 157 | 126 | 158 | 195 | 167 | 206 | 250 | 245 | 288 | 340 | 300 | 340 | 400 | |
| 電熱容量(Barrel Heating Power) | kw | 2.5 | 3.6 | 5.5 | 7 | 8.8 | 10.5 | 12.5 | 15.5 | |||||||||||||||||
| 鎖模系統(Clamping Unit) | 鎖模力(Clamping Force) | ton | 30 | 40 | 60 | 80 | 120 | 160 | 200 | 250 | ||||||||||||||||
| 最小模厚(Minimum Mold Thickness) | mm | 130-190 | 180-240 | 180-240 | 200-300 | 200-300 | 250-350 | 300-400 | 400-500 | |||||||||||||||||
| 開模行程(Opening Stroke) | mm | 180 | 200 | 250 | 250 | 300 | 300 | 350 | 400 | |||||||||||||||||
| 最大開模距(Maximum Open Daylight) | mm | 310-370 | 280-440 | 430-490 | 450-550 | 500-600 | 550-650 | 650-750 | 800-900 | |||||||||||||||||
| 圓盤尺寸(Shuttle Table Size) | mm | Ф700 | Ф800 | Ф900 | Ф1000 | Ф1200 | Ф1400 | Ф1600 | Ф1800 | |||||||||||||||||
| 容模尺寸(Mold Size (Approx.) | mm | 250×250 | 300×300 | 330×330 | 370×370 | 420×420 | 500×500 | 630×630 | 700×700 | |||||||||||||||||
| 頂出力(Ejector Force) | ton | 2.3 | 2.3 | 2.3 | 4.1 | 4.1 | 5.8 | 7.5 | 7.5 | |||||||||||||||||
| 頂出行程(Ejector Stroke) | mm | 50 | 50 | 50 | 70 | 110 | 125 | 145 | 145 | |||||||||||||||||
| 其它 (Others) | 系統最大壓力(Hydraulic System Pressure) | kg/cm2 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | ||||||||||||||||
| 電機功率Electric Power | kw | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | |||||||||||||||||
| 機器尺寸(Machine Size (L×W×H min)) | m | 2.0×1.3×2.7 | 2.1×1.4×2.9 | 2.7×1.7×3.4 | 2.7×1.7×3.6 | 2.8×1.9×3.9 | 3.0×2.1×4.1 | 3.2×2.3×4.2 | 4.8×3.4×4.8 | |||||||||||||||||
| 機器重量(Machine Weight (Approx.)) | ton | 1.8 | 2.9 | 3.4 | 3.9 | 6.3 | 8.1 | 9.6 | 12 | |||||||||||||||||
